文章來源 : 廣東優科檢測 發表時間：2022-12-06 瀏覽數量：
AEC-Q200-005是無源器件AEC-Q200認證板彎曲測試方法，用來評估表面貼裝元件的焊端和封裝在PCB上進行處理和裝配時耐受彎折、撓曲和推力的能力。優科檢測認證實驗室具備AEC-Q200標準全項測試能力，可提供車規電子元器件AEC-Q200-005板彎曲測試服務。
樣品要求：
Sample Size：30 PCS
測試環境：
1. 安裝在一塊由供應商提供的FR4 板上的待測元件需滿足下列條件：
2. 待測元件的焊盤類型滿足供應商的標準
3. 元件安裝在一塊 100mm ×40mm FR4 PCB 板，板厚為1.6mm±0.2mm 厚和層厚35μm±10μm。 元件應該使用下面的回流曲線焊接。
- 預熱溫度（125℃±25℃）最大120秒；
- 溫度超過183℃的時間：60秒~150秒；
- 最大的上升速率（183℃至峰值）≤3℃/秒；
- 峰值溫度保溫時間：10秒~20秒；
- 降溫速率≤6℃/秒。

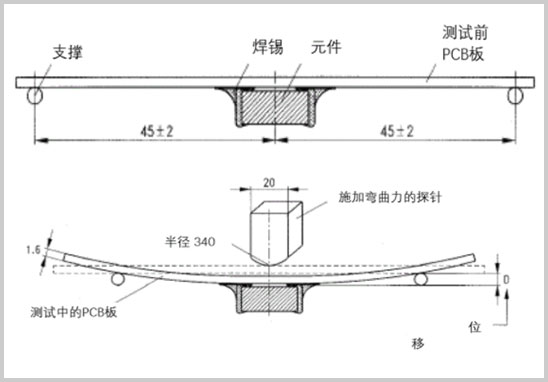

4. 將這塊100mm ×40mm 板放置進一個類似于圖1的夾具并保持元件面朝下。這個夾具應該包括機械裝置，以施加一個力，這個力使板彎曲至少x=2mm（或者由客戶規格書或Q200中定義）。施加力的持續時間60(+ 5)秒。施加力僅對板施加力一次。
圖1
測量：
在梁負載測試之前，完成 Q200 中的外部目視檢測。 應使用測試監視器來檢測部件何時出現裂紋或端接故障。 （示例：在向陶瓷電容器施加力期間，兆歐表連接了引線，裂紋會導致指針向零偏轉。）
失效標準：
失效是指元件出現裂縫或者引起監測的參數出現變化。
以上就是關于AEC-Q200-005板彎曲測試程序的介紹，優科檢測認證是具備AEC-Q200標準CNAS資質的第三方AEC-Q200認證機構，可提供電感、變壓器、電容器、壓敏電阻、聚合自恢復保險絲、熱敏電阻器等汽車被動元件AEC-Q200認證、AECQ200測試服務。
