×
0769-82327388
文章來源 : 廣東優(yōu)科檢測 發(fā)表時間：2023-06-02 瀏覽數量：
鹽霧測試是一種用于評估產品耐腐蝕性能的方法。當產品長時間暴露在空氣中時，可能會受到鹽霧的腐蝕，導致材料或性能的損壞。鹽霧腐蝕是一種常見而嚴重的腐蝕形式，它會通過鹽霧中的氯離子侵蝕金屬表面，引起金屬的電化學反應。
鹽霧測試的作用是評估產品的抗鹽霧腐蝕能力和使用壽命。為了進行鹽霧測試，可以采用天然環(huán)境暴露或人工加速模擬鹽霧環(huán)境的方法。天然環(huán)境暴露是最接近實際使用情況的方法，但需要較長的試驗時間。而人工加速模擬鹽霧環(huán)境則利用鹽霧試驗箱，在控制條件下模擬鹽霧環(huán)境，以更快的速度評估產品的耐鹽霧腐蝕性能。

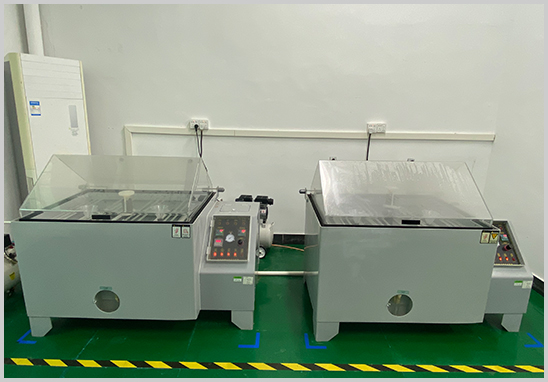

鹽霧測試可以采用天然環(huán)境暴露或人工加速模擬鹽霧環(huán)境進行試驗。天然環(huán)境暴露是最接近真實使用情況的方法，但缺點是試驗時間太長，可能廠家無法承受其時間成本。而人工加速模擬鹽霧環(huán)境試驗則是利用鹽霧試驗箱，將產品放置于試驗箱中，模擬鹽霧環(huán)境對產品的耐鹽霧腐蝕性能進行考核。
與天然環(huán)境相比較，人工鹽霧測試可以控制鹽霧濃度，使腐蝕速度大大提高，縮短試驗時間。以目前的技術條件來說，天然環(huán)境中需要測試一年以上的產品，在人工模擬鹽霧環(huán)境條件下，只要24小時即可得到接近的效果。
鹽霧測試主要包括四種方法，中性鹽霧試驗、銅鹽加速醋酸鹽霧試驗、醋酸鹽霧試驗和交變鹽霧試驗。
中性鹽霧試驗，又稱NSS試驗，是目前應用領域最廣、出現(xiàn)最早的一種加速腐蝕試驗方法。一般采用5%的氯化鈉鹽水溶液，將溶液PH值調在中性范圍（6.5～7.2），作為噴霧使用。試驗溫度控制在35℃，鹽霧的沉降率應為1～2ml/80cm/h。
銅鹽加速醋酸鹽霧試驗，又稱CASS試驗，是近幾年發(fā)展起來的一種快速鹽霧腐蝕試驗。試驗溫度為50℃，鹽溶液中加入少量銅鹽-氯化銅，具有強烈誘發(fā)腐蝕能力，腐蝕速度是NSS試驗的8倍左右。
醋酸鹽霧試驗，又稱ASS試驗，是建立在中性鹽霧試驗的基礎上發(fā)展而來的。在5%氯化鈉溶液中加入冰醋酸，將溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。其腐蝕速度是NSS試驗的3倍左右。
交變鹽霧試驗則是屬于綜合鹽霧試驗，它的原理是在中性鹽霧試驗的基礎上加恒定濕熱的試驗。主要用于空腔型的整機產品，通過潮濕環(huán)境的滲透，使鹽霧腐蝕既在產品表面發(fā)生，也在產品內部發(fā)生。交變鹽霧試驗將產品環(huán)境在鹽霧和濕熱兩種條件下不斷替換，最后評估整機產品的電性能和機械性能的變化程度。
完成鹽霧測試之后會再對試驗結果進行判定，出具檢測報告。優(yōu)科檢測是具備CNAS及CMA資質認可的專業(yè)第三方環(huán)境可靠性檢測機構，可提供GJB、GB、IEC標準鹽霧試驗第三方檢測服務，如果有相關業(yè)務需求，歡迎與我們聯(lián)系！
獲取報價
如果您對我司的產品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
0769-82327388
微信訂閱號
微信咨詢
