板彎曲應力試驗是車規貼片電容AEC-Q200認證中的一個重要安全測試。廣東優科檢測是獲得CNAS和CMA資質認可的第三方檢測機構，實驗室具備AEC-Q200檢測資質和檢測能力，可提供陶瓷貼片電容板彎曲應力試驗AEC-Q200認證檢測服務，并可出具國際認可的第三方AEC-Q200測試報告。

AEC-Q200陶瓷貼片電容板彎曲應力試驗的目的

通過試驗確定表面貼裝元件的焊端和封裝在印制電路上進行處理和裝配時耐受彎折、撓曲和推力的能力。

AEC-Q200陶瓷貼片電容板彎曲應力試驗

試驗標準

AEC Q200-005 被動元件板彎測試方法

試驗樣品數量

30pcs

試驗程序

1. 待測元件的焊盤類型滿足供應商的標準， 元件應該使用下面的回流曲線焊接。

2. 將試樣安裝在一塊100mm ×40mm FR4 PCB 板（由供應商提供的FR4 板），板厚為1.6mm±0.2mm 厚和層厚35μm±10μm。

3. 預熱溫度（125℃±25℃）最大120秒。

   溫度超過183℃的時間：60秒~150秒

   最大的上升速率（183℃至峰值）≤3℃/秒。

   峰值溫度保溫時間：10秒~20秒

   降溫速率≤6℃/秒

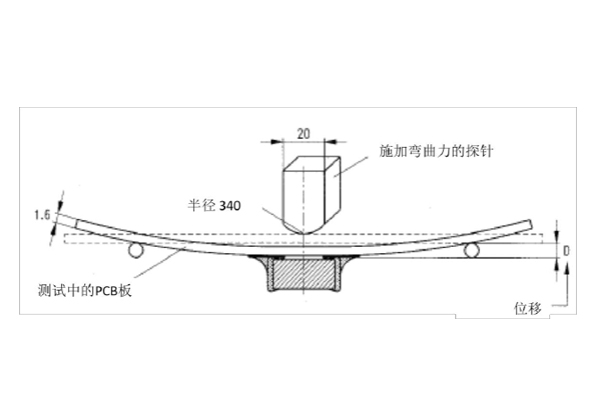

4.將這塊100mm ×40mm 板放置進一個類似于下圖的夾具并保持元件面朝下。這個夾具應該包括機械辦法施加一個力，這個力使板彎曲至少x=2mm（或者由客戶規格書或Q200中定義）。施加力的持續時間60（+5）秒。力僅施加一次。

5.記錄檢測參數并保存。

測試判定

元件未出現裂縫或者引起監測的參數未出現變化。

測試注意事項

在梁負載測試之前，在完成Q200外部目視檢測之后進行。需要使用測試監視器用來檢查元件裂縫或者焊端失效。（例如：兆歐表連接到引腳在力施加到陶瓷電容器期間，裂縫會引起指針偏向零。）

AEC-Q200陶瓷貼片電容板彎曲應力試驗檢測報告辦理流程

1. 業務咨詢：申請人提供產品資料、圖片及測試要求給我司；

2. 工程報價：根據申請人提供的資料，工程師作出評估，確定測試項目，并向申請方口頭報價；

3. 提供資料：申請方接受口頭報價后，測試樣品提交到我司；

4. 支付款項：收到樣品后向申請方發出書面報價，申請方根據書面報價安排付款；

5. 樣品測試：依照所適用的標準或客戶要求進行產品測試；

6. 出具報告：測試完成實驗室出具測試報告，結案。

AEC-Q200陶瓷貼片電容板彎曲應力試驗檢測周期

根據不同產品，公司將不同產品將定制不同的周期時間，具體時間因產品而異。

以上就是關于AEC-Q200陶瓷貼片電容板彎曲應力試驗的全部?jī)?nèi)容，希望對您有所幫助！優科實驗室具備AEC-Q100/101/102/103/104/200標準檢測資質和檢測能力，可提供車規級集成電路、分立半導體器件、光電半導體器件、傳感器、被動元件AEC-Q檢測認證服務，歡迎您來電咨詢！
